عیبیابی برد جت هیتر؛ علائم خرابی، تعمیر یا تعویض و نکات ایمنی
در این مقاله، عیبیابی برد جت هیتر بهصورت مرحلهبهمرحله بررسی شده و علائمی مانند روشننشدن فن، نبود جرقه، بازنشدن شیر برقی، خاموششدن شعله و سوختن مکرر فیوز توضیح داده میشود. همچنین روش بررسی قطعاتی مانند موتور فن، خازن، جرقهزن، سنسور شعله، پرشر سوئیچ و مسیر سوخت برای تشخیص دقیق علت خرابی معرفی شده است. در ادامه نیز شرایط تعمیر یا تعویض برد جت هیتر، دلایل سوختن برد و مهمترین نکات ایمنی هنگام عیبیابی بیان میشود.
خرابی برد جت هیتر همیشه به این معنا نیست که باید برد را فوراً تعویض کنید. مشکلاتی مانند روشننشدن فن، نبود جرقه، بازنشدن شیر برقی، خاموششدن شعله پس از چند ثانیه یا سوختن مکرر فیوز ممکن است از برد کنترل، سیمکشی، موتور، جرقهزن، سنسور شعله یا سایر قطعات جانبی ناشی شوند .به همین دلیل، در عیبیابی برد جت هیتر باید ابتدا قطعات مرتبط بررسی شوند و پس از اطمینان از سلامت آنها، برد کنترل مورد آزمایش قرار گیرد. در این راهنما با مهمترین علائم خرابی برد جت هیتر، روش تشخیص اولیه، جدول عیبیابی، تفاوت تعمیر و تعویض برد و نکات ایمنی هنگام بررسی مدار آشنا میشوید.
قبل از عیبیابی برد جت هیتر چه قطعاتی را بررسی کنیم؟
یکی از اشتباهات رایج هنگام خرابی جت هیتر این است که بدون بررسی سایر قطعات، برد دستگاه معیوب تشخیص داده شود. در بسیاری از موارد، مشکل اصلی از یک قطعه جانبی یا اتصال الکتریکی است و برد همچنان سالم است.
پیش از تعمیر یا تعویض برد، بهتر است موارد زیر بررسی شوند:
- برق ورودی دستگاه
- دوشاخه، کابل و کلید اصلی
- فیوز دستگاه
- سیمها و سوکتهای متصل به برد
- موتور فن
- خازن موتور
- پرشر سوئیچ هوا
- جرقهزن و کابل جرقه
- شیر برقی در جت هیتر گازی
- پمپ سوخت در جت هیتر گازوئیلی
- فتوسل یا میله یون
- ترموستات
- اتصالات ارت
برای مثال، اگر فن جت هیتر روشن نمیشود، خرابی موتور، خازن، سیم اتصال یا خروجی FAN برد همگی میتوانند علت مشکل باشند. بنابراین قبل از تعویض برد باید مشخص شود که کدام بخش فرمان یا عملکرد صحیح ندارد.
علائم خرابی برد جت هیتر
خرابی برد کنترل میتواند باعث اختلال در ترتیب عملکرد فن، جرقهزن، شیر برقی، پمپ سوخت و سنسورهای ایمنی شود.
مهمترین علائم خرابی برد جت هیتر عبارتاند از:
- دستگاه با وجود وجود برق ورودی روشن نمیشود.
- موتور فن فرمان نمیگیرد.
- فن کار میکند اما جرقه ایجاد نمیشود.
- شیر برقی باز نمیشود.
- پمپ سوخت فعال نمیشود.
- دستگاه پس از تشکیل شعله سریع خاموش میشود.
- فن یا جرقهزن بهصورت دائمی روشن میماند.
- برد مرتب ریست میشود.
- دستگاه بهصورت مداوم خاموش و روشن میشود.
- فیوز دستگاه مرتب میسوزد.
- روی برد آثار سوختگی یا سیاهشدگی دیده میشود.
- سوکت یا کانکتورهای برد ذوب شدهاند.
- خازنهای برد باد کرده یا آسیب دیدهاند.
- برد برای سنسورها یا فن خطای غیرعادی نشان میدهد.
وجود یکی از این نشانهها بهتنهایی به معنی خرابی قطعی برد نیست. ابتدا باید قطعات مرتبط و سیمکشی دستگاه بررسی شوند .
جدول عیبیابی برد جت هیتر
|
مشکل دستگاه |
علت احتمالی |
راهکار |
|
دستگاه کاملاً خاموش است |
قطع برق، خرابی فیوز، کلید یا سیم ورودی |
برق ورودی، دوشاخه، کلید و فیوز بررسی شود. |
|
فن روشن نمیشود |
قطعی خروجی FAN، خرابی خازن یا موتور |
اتصال فن، خازن و آزادبودن پروانه بررسی شود. |
|
فن کار میکند ولی جرقه وجود ندارد |
قطعی IGN، خرابی جرقهزن یا کابل |
خروجی جرقه، کابل و الکترود بررسی شود. |
|
جرقه وجود دارد ولی شعله تشکیل نمیشود |
فرماننگرفتن شیر برقی یا پمپ |
مسیر سوخت، خروجی VALVE/PUMP و فشار سوخت بررسی شود. |
|
شعله روشن و سریع خاموش میشود |
سنسور شعله کثیف، جابهجا یا قطع است |
فتوسل یا میله یون تمیز و اتصالات آن بررسی شود. |
|
فیوز سریع میسوزد |
اتصال کوتاه یا خرابی یکی از خروجیها |
خروجیها جداگانه بررسی و علت اتصال کوتاه پیدا شود. |
|
دستگاه یکسره کار میکند |
ترموستات اشتباه بسته یا کنتاکت آن چسبیده |
ورودی TH و ترموستات بررسی شود. |
|
فن روشن است ولی احتراق شروع نمیشود |
پرشر سوئیچ فرمان نمیدهد |
شلنگ، مسیر هوا و کنتاکت پرشر بررسی شود. |
|
بدنه برق دارد |
قطع ارت یا آسیب عایق سیم |
دستگاه فوراً از برق جدا و توسط تکنسین بررسی شود. |
|
برد در محیط مرطوب خطا میدهد |
نفوذ رطوبت و سولفاتهشدن سوکتها |
تابلو، گلند و اتصالات خشک و پاکسازی شوند. |

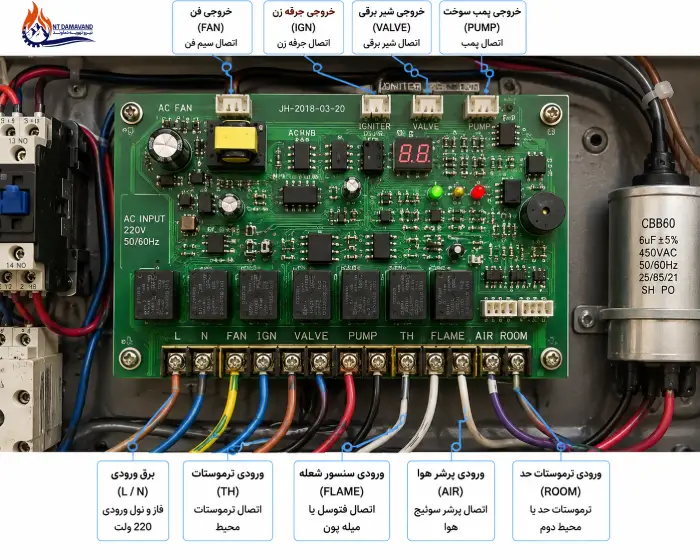

چگونه بفهمیم مشکل از برد جت هیتر است؟
برای تشخیص خرابی برد باید ابتدا مشخص شود که آیا شرایط لازم برای عملکرد دستگاه برقرار است یا خیر.
بهطور کلی، اگر برق ورودی دستگاه صحیح باشد، ترموستات فرمان روشن شدن را ارسال کند، سنسورهای ایمنی مشکلی نداشته باشند و قطعات جانبی نیز سالم باشند اما برد فرمان لازم را برای فن، جرقهزن یا مسیر سوخت صادر نکند، احتمال خرابی برد افزایش پیدا میکند.
برای مثال، اگر موتور و خازن فن سالم باشند اما برد هیچ فرمانی برای روشن شدن فن صادر نکند، خروجی مربوط به فن یا بخش کنترل برد میتواند نیاز به بررسی داشته باشد.
با این حال، تست برد جت هیتر ممکن است مستلزم بررسی مدار الکتریکی و اندازهگیری ورودی و خروجیهای برد باشد. این مرحله بهتر است توسط تکنسین آشنا با مدار برق جت هیتر انجام شود
علت سوختن برد جت هیتر چیست؟
سوختن برد همیشه به دلیل خرابی خود برد اتفاق نمیافتد. گاهی یک قطعه معیوب در خارج از برد باعث افزایش جریان یا ایجاد اتصال کوتاه میشود و در نهایت به برد آسیب میرساند.
از دلایل احتمالی آسیبدیدن برد میتوان به موارد زیر اشاره کرد:
- اتصال کوتاه موتور فن
- خرابی شیر برقی
- خرابی پمپ سوخت
- اتصال نادرست سیمها
- شلشدن ترمینالها
- رطوبت و سولفاتهشدن اتصالات
- خرابی قطعات داخلی برد
- استفاده از فیوز نامناسب
- آسیبدیدگی عایق سیمها
- اتصال اشتباه هنگام تعمیر دستگاه
بنابراین اگر برد قبلی سوخته است، پیش از نصب برد جدید باید علت اصلی خرابی پیدا شود. در غیر این صورت ممکن است برد جایگزین نیز پس از مدت کوتاهی آسیب ببیند.
آیا میتوان برد جت هیتر را تعمیر کرد؟
بله اگر خرابی مربوط به قطعاتی مانند فیوز، رله، خازن، دیود، مقاومت، کانکتور یا مسیرهای مدار چاپی باشد، معمولاً امکان تعمیر برد جت هیتر وجود دارد. اما اگر برد بهشدت سوخته، شکسته، دچار خوردگی گسترده یا آسیب پردازنده شده باشد، تعویض آن انتخاب مطمئنتری است.
تعمیر برد باید توسط فرد متخصص انجام شود؛ زیرا تعمیر نامناسب نباید عملکرد تجهیزات ایمنی دستگاه را مختل کند. پس از تعمیر نیز خروجی فن، جرقهزن، شیر برقی و مدار تشخیص شعله باید بهطور کامل آزمایش شوند.

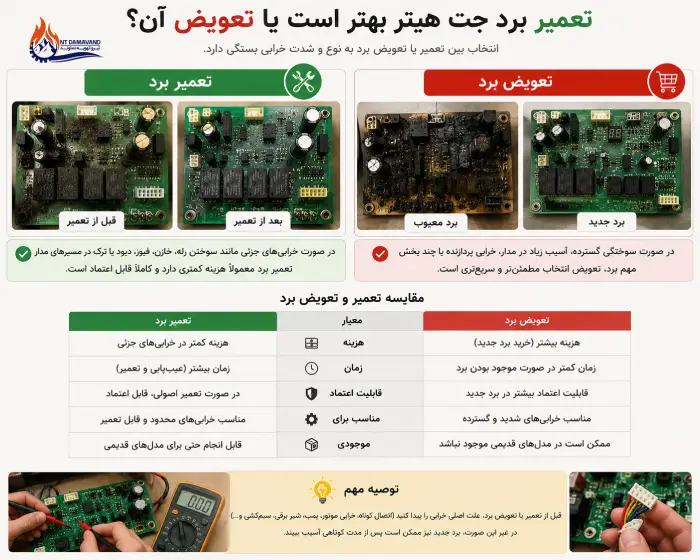

تعمیر برد جت هیتر بهتر است یا تعویض آن؟
انتخاب بین تعمیر یا تعویض برد جت هیتر به نوع و شدت خرابی بستگی دارد.
|
تعویض |
تعمیر |
وضعیت برد |
|
معمولاً ضروری نیست |
معمولاً مناسب |
خرابی محدود رله، خازن یا قطعات کوچک |
|
گزینه مناسبتر |
ممکن است مقرونبهصرفه نباشد |
سوختگی گسترده مدار |
|
ممکن است مناسبتر باشد |
بسته به میزان آسیب |
خوردگی شدید در اثر رطوبت |
|
معمولاً مطمئنتر |
دشوارتر |
آسیب چند بخش برد |
|
ممکن است برد جایگزین در دسترس نباشد |
در صورت امکان تعمیر مناسب است |
برد کمیاب مدل قدیمی |
|
اغلب انتخاب مناسب تر |
معمولاً دشوار |
خرابی پردازنده یا بخش اصلی کنترل |
مزایای تعویض برد جت هیتر
۱. مناسب برای خرابیهای شدید
در بردهایی که آسیب گسترده دارند، تعویض میتواند مطمئنتر از تعمیر باشد.
۲. حذف قطعات فرسوده برد قبلی
برد جدید قطعات فرسوده موجود در برد قدیمی را ندارد.
۳. کاهش زمان تعمیر در بعضی موارد
اگر برد سازگار موجود باشد، تعویض آن ممکن است سریعتر از عیبیابی چندین قطعه داخلی باشد.
معایب تعویض برد جت هیتر
۱. هزینه بیشتر
خرید برد جدید معمولاً نسبت به تعمیر یک خرابی کوچک هزینه بیشتری دارد.
۲. احتمال ناسازگاری برد
موارد زیر باید با دستگاه مطابقت داشته باشند:
- ولتاژ
- تعداد و ترتیب پایهها
- توان خروجی
- نوع سوخت
- نوع سنسور شعله
- ترتیب عملکرد دستگاه
۳. احتمال نیاز به تغییر سیمکشی
اگر برد جایگزین از نظر سوکت یا ترمینال متفاوت باشد، ممکن است نصب آن نیازمند تغییراتی در سیمکشی باشد.
۴. محدودیت موجودی برد مدلهای قدیمی
برای برخی مدلهای قدیمی جت هیتر ممکن است برد اصلی بهراحتی در دسترس نباشد.
هنگام خرید برد جت هیتر به چه نکاتی توجه کنیم؟
پیش از تهیه برد جایگزین، تنها شباهت ظاهری بردها را ملاک قرار ندهید. برد انتخابشده باید از نظر مشخصات الکتریکی و عملکردی با دستگاه سازگار باشد.
بهتر است هنگام انتخاب برد، مدل جت هیتر، نوع سوخت، ولتاژ دستگاه، نوع سنسور شعله و مشخصات ترمینالها بررسی شوند.
در صورت امکان، مشخصات درجشده روی برد قدیمی و مدل دقیق دستگاه را در اختیار فروشنده یا تکنسین قرار دهید.
نکات ایمنی هنگام عیبیابی برد جت هیتر
۱. برق و سوخت را قطع کنید
پیش از بازکردن تابلو، دستگاه را از منبع برق جدا کنید و مسیر گاز یا گازوئیل را ببندید.
۲. از بیبرق بودن مدار مطمئن شوید
تنها خاموشکردن کلید دستگاه کافی نیست. پیش از کار روی مدار باید از قطعشدن برق اطمینان حاصل شود.
۳. از نقشه سیمکشی همان مدل استفاده کنید
شماره ترمینالها و ترتیب سیمها در بردهای مختلف ممکن است متفاوت باشد. نقشه برق و علائم درجشده روی همان برد باید ملاک قرار گیرد.
برای اطلاعات بیشتر میتوانید مقاله نقشه سیمکشی جت هیتر را نیز مطالعه کنید.
۴. قبل از جداکردن سیمها از اتصالات عکس بگیرید
پیش از خارجکردن برد، از سیمها و سوکتها عکس بگیرید و در صورت نیاز آنها را شمارهگذاری کنید.
۵. تنها به رنگ سیم اعتماد نکنید
رنگبندی سیمها ممکن است در مدلهای مختلف یا تعمیرات قبلی تغییر کرده باشد. وظیفه هر سیم باید بر اساس علامت ترمینال، نقشه مدار و بررسی اصولی مشخص شود.
۶. اتصال ارت را بررسی کنید
سیم ارت باید به ترمینال ارت و بدنه فلزی دستگاه متصل باشد. ارت را نباید با سیم نول اشتباه گرفت.
۷. سنسورهای ایمنی را یکسره نکنید
پرشر هوا، ترمودیسک، فتوسل و میله یون برای جلوگیری از فعالیت دستگاه در شرایط خطرناک استفاده میشوند. حذف یا یکسرهکردن دائمی آنها میتواند خطرناک باشد.
۸. از سیم و فیوز مناسب استفاده کنید
سطح مقطع سیم، نوع عایق و ظرفیت فیوز باید متناسب با مشخصات دستگاه باشد. نصب فیوز با آمپراژ بالاتر راهحل اتصال کوتاه نیست.
۹. کابل جرقهزن را از سیم سنسورها دور نگه دارید
کابل فشارقوی جرقهزن بهتر است از سیم فتوسل، یون و ترموستات فاصله داشته باشد تا احتمال ایجاد نویز کاهش پیدا کند.
۱۰. ترمینالها را بررسی کنید
شلبودن پیچهای ترمینال میتواند باعث افزایش حرارت، جرقه یا سوختگی سوکت شود.
۱۱. برد را در برابر رطوبت محافظت کنید
وجود رطوبت در تابلو برق میتواند باعث خوردگی، سولفاته شدن سوکتها و ایجاد خطا در مدار شود.
۱۲. پس از تعمیر دستگاه را کنترلشده آزمایش کنید
پیش از راهاندازی مجدد، سیمکشی، ارت، مسیر سوخت، فن و سنسورها باید بررسی شوند.
در صورت مشاهده بوی سوخت، بوی سوختگی، دود، صدای غیرعادی، برقدار شدن بدنه یا سوختن مجدد فیوز دستگاه را فوراً خاموش کنید.
سوالات متداول درباره عیبیابی برد جت هیتر
جمعبندی عیبیابی برد جت هیتر
در عیبیابی برد جت هیتر، تعویض برد نباید اولین اقدام باشد. ابتدا برق ورودی، فیوز، سیمکشی، موتور فن و خازن، جرقهزن، شیر برقی یا پمپ و سنسورهای ایمنی باید بررسی شوند.
اگر قطعات جانبی سالم باشند اما برد فرمان مناسب صادر نکند، احتمال خرابی برد بیشتر میشود. خرابیهای محدود معمولاً امکان تعمیر دارند، اما در صورت سوختگی گسترده، آسیب پردازنده یا خرابی شدید مدار، تعویض برد میتواند انتخاب مطمئنتری باشد.
برای بررسی مشکلات عمومی دستگاه نیز میتوانید راهنمای عیبیابی و تعمیر جت هیتر را مطالعه کنید.
همچنین برای بررسی مشکلات مربوط به احتراق و کیفیت شعله، راهنمای تنظیم شعله جت هیتر گازی و گازوئیلی میتواند مفید باشد.
